Math V System Fasteners Clip Elastig

Mae'r clymwr clip gwanwyn math V- yn glymwr bollt a ddatblygwyd i fodloni gofynion cylchedau trac rheilffordd cyflym a'r angen i addasu gwrthiant caewyr ar bontydd. Y gwahaniaeth mwyaf rhyngddo a'rII-teipiwch glymwr clip gwanwynyw bod y pigau troellog angori sylffwr yn cael eu disodli gan bigau troellog a llewys wedi'i fewnosod i wella perfformiad inswleiddio'r clymwr. Ar yr un pryd, nid yw'r baffl mesurydd bellach yn byclau gwaelod y rheilffordd ond dim ond yn pwyso yn erbyn ymyl ochr gwaelod y rheilffordd, a thrwy hynny leihau hyd y pigyn troellog a lleihau grym ecsentrig y bollt.

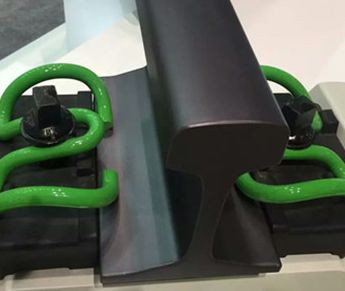

Mae'r clymwr clip gwanwyn math V-math yn cynnwyspigau troellog, wasieri fflat,clipiau gwanwyn, padiau rheilffordd, bafflau mesurydd a llewys wedi'u mewnosod (sydd wedi'u castio yn y cysgu pan fydd y bobl sy'n cysgu yn cael eu cynhyrchu). Fel y dangosir yn y ffigur, yr ochr dde yw'r angen i addasu uchder y rheilffordd, ac mae pad addasu uchder hefyd.

Mae dau fath oclipiau elastig: y clip elastig math W2 a ddefnyddir mewn adrannau cyffredinol a'r clip elastig math X3 gyda grym clampio isel y gellir ei ddefnyddio ar bontydd. Mae gan y clip elastig math W2 ddiamedr o 14 mm, grym clampio o 10 kN, a strôc gwanwyn o 12 mm; mae gan y clip elastig math X3 ddiamedr o 13 mm, grym clampio o 4.5 kN, a strôc gwanwyn o 8 mm.

O dan-padiau rheilfforddyn cael eu rhannu'n ddau fath: padiau rwber a padiau cyfansawdd. Defnyddir y cyntaf mewn adrannau cyffredinol, a defnyddir yr olaf mewn adrannau sydd angen ymwrthedd clymwr isel.

Dalwyr mesuryddwedi'u gwneud o neilon 66 wedi'i atgyfnerthu â ffibr gwydr ac wedi'u rhannu'n saith model: Na. 2, Na. 3, Na. 4, Na. 5, Na. 6, Na. 7, a Na. 8. Defnyddir modelau 4 a 6 ar gyfer mesurydd safonol.

Padiau addasu uchder-ar gael mewn pedair manyleb yn ôl trwch: 1 mm, 2 mm, 5 mm, ac 8 mm, ac yn cael eu gosod rhwng y pad rheilffordd o dan - a'r rheilen -wyneb dwyn y peiriant cysgu.
