Mae'r ysgwydd yn cael ei bwrw yn y peiriant cysgu concrit ac yn cael ei ddefnyddio i drwsio'r clipiau gwanwyn a'r rheiliau. Yn ôl gwahanol brosesau cynhyrchu, gellir rhannu'r ysgwydd yn ysgwydd cast ac ysgwydd weldio. Mae gan y ddwy ysgwydd y swyddogaeth o osod clipiau'r gwanwyn ac amddiffyn clipiau'r gwanwyn rhag cael eu dwyn. Fel gwneuthurwr a chyflenwr clymwr rheilffyrdd proffesiynol, mae Gnee Rail yn darparu ysgwyddau o ansawdd uchel sy'n cwrdd â safonau amrywiol.

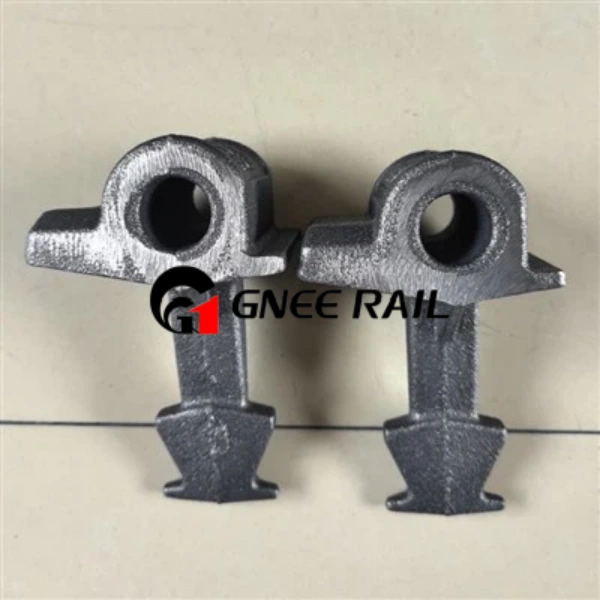

Ysgwydd bwrw i mewn
Mae'r ysgwydd cast yn rhan annatod o'r system cau rheilffyrdd, wedi'i wasgu i mewn i'r peiriant cysgu concrit a'i ymgynnull gyda'r clymwr math E i drwsio'r rheilen. Y deunydd crai a ddefnyddiwn i gynhyrchu'r ysgwydd bwrw yw haearn bwrw, megis GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293 ( 1985) neu BS EN 1563(1997). Dangosir priodweddau mecanyddol a chyfansoddiad cemegol yr ysgwydd haearn bwrw rheilffyrdd isod:
| Cynnyrch | Ysgwydd rheilffordd | ||
|---|---|---|---|
| Cais | UIC54 | UIC60 | 115RE, rheilffordd ,50kg, rheilffordd 60kg, BS80 pwys, BS100 pwys, ac ati. |
| Deunydd | |||
| Enw | QT500-7 | QT450-10 | QT400-15 |
| Safonol | GB 1348-88 | GB 1348-88 | GB 1348-89 |
| Cyfansoddiad cemegol (%) | C:3.60-3.80 | C:3.40-3.90 | C:3.50-3.60 |
| C:3.60-3.80 | Mn:0.2-0.5 | Mn: Llai na neu'n hafal i 0.5 | |
| Si:2.50-2.90 | Si:2.70-3.00 | Si:3.0-3.2 | |
| P: Llai na neu'n hafal i 0.08 | P: Llai na neu'n hafal i 0.07 | P: Llai na neu'n hafal i 0.07 | |
| S: Llai na neu'n hafal i 0.025 | S: Llai na neu'n hafal i 0.03 | S: Llai na neu'n hafal i 0.02 | |
| Cryfder Tynnol | Yn fwy na neu'n hafal i 500 Mpa | Yn fwy na neu'n hafal i 450 Mpa | Yn fwy na neu'n hafal i 400 Mpa |
| Cryfder Cynnyrch | Yn fwy na neu'n hafal i 320 Mpa | Yn fwy na neu'n hafal i 310 Mpa | Yn fwy na neu'n hafal i 250 Mpa |
| elongation(%) | Yn fwy na neu'n hafal i 7 | Yn fwy na neu'n hafal i 10 | Yn fwy na neu'n hafal i 15 |
| Caledwch | 170 ~ 230 HB | 160 ~ 210 HB | 130 ~ 180 HB |
| Sefydliad metallograffig | ferrite + pearlite | graffit + ferrite + pearlite | ferrite |
| Arwyneb | plaen (olew) | ||
Ystyriaethau Ysgwydd
Wrth ddefnyddio clampiau rheilffordd gwydn E-math i sicrhau rheiliau, mae gosodiadau wedi'u weldio ar ysgwyddau'r rheilffyrdd yn ei gwneud hi'n bosibl gwneud gosodiadau rheilffordd ar sgydau rheilffyrdd a phlatiau sylfaen dur.
Er bod ysgwyddau rheilen bwrw fel arfer wedi'u mewnosod mewn peiriannau cysgu concrit, gellir eu weldio hefyd i adrannau cysgu rheilffordd hirach neu drawstiau cynnal llwyth ar gyfer gosodiadau troi allan a chroesfannau gyda geometreg trac fertigol.
Mae gallu ysgwyddau rheilffyrdd i gael eu weldio mewn lleoliadau penodol yn cael ei bennu gan ddyluniad y gosodiad, gan wneud ysgwyddau rheilffyrdd yn ddefnyddiol iawn ac yn gost-effeithiol.
Dylid defnyddio ategolion ysgwydd rheilffyrdd ar gyfer adrannau trac penodol yn unol â meini prawf dylunio i gyflawni'r llwyth blaen clamp gwydn cywir. Ac mae rhai ysgwyddau rheilffyrdd yn cael eu darparu ag wynebau ardal weldio wedi'u melino ar gyfer cywirdeb weldio gwell.
