pigyn rheilffordd trac

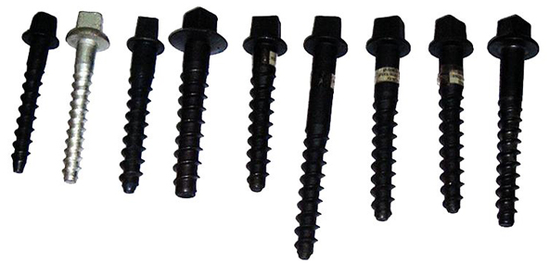

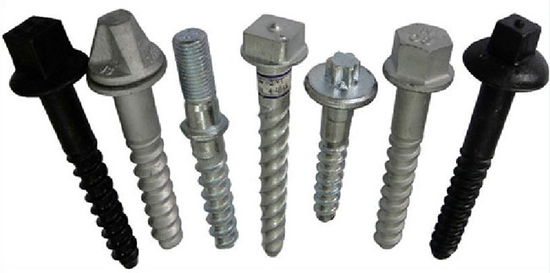

Sbigyn rheilffordd, neu a elwir yn pigyn trac, yn hoelen fawr gyda phen gwrthbwyso a ddefnyddir i sicrhau rheiliau dur a phlatiau sylfaen i bobl sy'n cysgu rheilffordd yn y trac. Yn gyffredinol, mae gan bigau rheilffordd wahanol siapiau sy'n gwasanaethu gwahanol swyddogaethau, megis pigyn cŵn, pigyn sgriw, sgriw cysgu cyfres Ss, pigyn sgriw pen sgwâr, pigyn sgriw hecsagon, pigyn sgriw pen dwbl ac ati. Ymhlith y pigau rheilffordd amrywiol hyn, pigau cŵn a phigau sgriw yw'r ddau fath mwyaf cyffredin.
Gall y deunydd ar gyfer cynhyrchu pigau rheilffordd fod yn ddur carbon neu'n ddur di-staen yn seiliedig ar wahanol ofynion. Yn ôl anghenion cwsmeriaid, gall wyneb y pigau fod yn blaen, yn ddu, yn galfanedig wedi'i dipio'n boeth, neu'n cael ei chneifio, ac ati.
Deunyddiau cyffredin o pigau sgriw rheilffordd
Mae deunyddiau cyffredin ar gyfer pigau sgriwiau rheilffyrdd yn cynnwys graddau dur carbon fel Q235 a 45 #, a ddefnyddir am eu cryfder a'u gwydnwch. Mae'r dewis deunydd penodol yn dibynnu ar y priodweddau mecanyddol gofynnol, gyda graddau uwch fel 8.8 neu 10.9 yn cael eu defnyddio ar gyfer cymwysiadau mwy heriol.
Deunyddiau cyffredin
- Q235 dur:Dur carbon cyffredin a ddefnyddir ar gyfer llawer o glymwyr rheilffordd, gan gynnwys pigau sgriw.
- 35# dur:Math arall o ddur carbon a ddefnyddir yn aml, yn enwedig mewn cymwysiadau tynnol uwch.
- 45# dur:Dur gyda chryfder a chaledwch uwch, a ddefnyddir hefyd ar gyfer gwneud pigau sgriw.
- Dur di-staen:Mewn rhai achosion, gellir defnyddio dur di-staen, yn enwedig mewn amgylcheddau cyrydol, er ei fod yn llai cyffredin na dur carbon ar gyfer cymwysiadau safonol.
| y mathau o Ss Cyfres Cwsg Sgriw | Enw Cynnyrch | Manyleb | Deunydd | Arwyneb | Safonol | |
| 1 | Bolt Cynffon Pysgod | M8-M64 | C235,45#,55#, ac ati | Sinc, Plaen, Olew Du | UIC, AREMA, JIS, GB neu yn ôl eich ceisiadau. | |
| 2 | Sgriw Spike | Spike Sgriw Pen Sgwâr | M16-M22 *145-200 | |||
| Spike Sgriw Pen Hecsagon | ||||||
| Mathau Eraill | ||||||
| Math | Manyleb | Pwysau/kg | Arwyneb | Safonol | ||
| 3 | Sgriw Cwsg | Ss 1/130 | M22*130 | 0.451 | Sinc, Plaen, Olew Du | UIC, AREMA, JIS, GB neu yn ôl eich ceisiadau. |
| Ss 1/150 | M22*150 | 0.478 | ||||
| Ss 2/180 | M22*180 | 0.595 | ||||
| Ss 5/150 | M24*150 | 0.545 | ||||
| Ss 6/130 | M26*130 | 0.658 | ||||
| Ss 6/150 | M26*150 | 0.702 | ||||
| Ss 6/170 | M26*170 | 0.385 | ||||
| Ss 7/180 | M24*180 | 0.636 | ||||
| Ss 8/140 | M24*140 | 0.528 | ||||
| Ss 8/150 | M24*150 | 0.548 | ||||
| Ss 8/160 | M24*160 | 0.568 | ||||
| Ss 23/160 | M23*160 | 0.645 | ||||
| Ss 24/165 | M24*165 | 0.59 | ||||
| Ss 25/165 | M25*165 | 0.625 | ||||
Graddau deunydd
- Graddau dur carbon:Mae pigau sgriw yn aml yn cael eu cynhyrchu mewn gwahanol raddau i fodloni gofynion cryfder penodol. Mae graddau cyffredin yn cynnwys 4.6, 5.6, 8.8, a 10.9.
- Graddau uwch:Mae graddau uwch fel 8.8 a 10.9 yn dynodi cryfder mecanyddol uwch ac fe'u defnyddir ar gyfer cymwysiadau mwy heriol.
RHEILFFORDD GNEEyn cynnig gwahanol fathau o glymwyr rheilffordd i gwrdd â gofynion y cleient, megis Clip a Chlamp Rheilffordd Elastig, Sgriw Sgriw Rheilffyrdd, Hoelbren Plastig, Bolt Trac Tynnol Uchel gyda Chnau, Plat Sylfaen (Clymu), Plât Pysgod Rheilffordd, Ysgwydd Rheilffordd (Mewnosod), Bolt Pysgod, Rwber Railroad a Pad EVA, ac ati.
