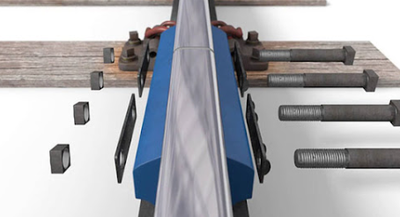

A plât pysgod rheilfforddyn gysylltydd mecanyddol sy'n clampio gweoedd rheilffyrdd cyfagos gyda'i gilydd, gan sicrhau aliniad cywir a throsglwyddo straen yn effeithiol ar draws cymalau mewn systemau traciau lle na chaiff weldio ei gymhwyso. Rhaid i'w geometreg gyfateb yn union i broffil y rheilffyrdd.RHEILFFORDD GNEEyn cyflenwi platiau pysgod ar gyfer GB 8-60 kg/m, cyfres UIC50-UIC60, DIN536 A-, rheiliau craen QU, safonau JIS, rheiliau AS1085, adrannau BS11, a rheiliau AREMA/ASCE, ac yn cefnogi cwsmeriaid gyda gwasanaethau cadarnhau proffil ac archwilio dimensiwn.
| Math ar y Cyd | Manyleb / Disgrifiad Allweddol |
|---|---|
| Uniad Rheilffordd Safonol (Plât Pysgod) | - Proffil:Yn cyd-fynd â'r adran reilffordd (ee, UIC 60, 136RE). - Hyd:Yn nodweddiadol 600mm neu 800mm yr ochr. - Tyllau:4 neu 6 twll bollt y bar. |
| Cyd Rheilffordd Inswleiddiedig (IRJ) | - Deunydd:Craidd dur gyda diwedd insiwleiddio cyfansawdd-postiadau/platiau, neu epocsi cyfansawdd llawn. - Gwrthiant Trydanol: >10⁸ Ω. |
| Cyfaddawdu ar y Cyd Rheilffordd | - Dyluniad:Yn cysylltu dau broffil rheilffordd gwahanol (ee UIC 54 i UIC 60). - Proffil:Mae pob ochr wedi'u peiriannu i gyd-fynd â'i adran reilffordd briodol. |
| Joggled Rail Joint | - Nodwedd:Mae ganddo adran ddirwasgedig (jogglyd) i ganiatáu arwyneb pen rheilffordd parhaus ar gyfer symudiad olwyn llyfnach. |
| Cyd Rheilffordd y Bont | - Dyluniad:Yn aml yn cael ei atgyfnerthu (gwe mwy trwchus/hyd hirach) ar gyfer lleoliadau straen uchel fel dynesiadau pont. |
| Cyd Inswleiddio wedi'i Gludo | - Adeiladu:Bariau dur wedi'u bondio i inswleiddiad cyfansawdd gan ddefnyddio gludydd cryfder uchel i wella gwydnwch. |
| Cyd Rheilffordd Weldiedig (ar gyfer CWR) | - Math:weldio casgen neu thermite fflach. - Manyleb:Rhaid i Weld gwrdd â phriodweddau mecanyddol sy'n hafal i neu'n fwy na'r rhiant-reilffordd. |
| Cyd Ehangu (ar gyfer BRE) | - Nodwedd:Yn caniatáu ehangu thermol rheoledig mewn rheiliau hir ar bontydd neu mewn parthau tymheredd eithafol. |
Sut i Gosod Cyd Rheilffordd wedi'i Inswleiddio wedi'i Gludo?
Mae gosod uniad rheilffordd wedi'i inswleiddio wedi'i gludo (GIJ) yn golygu torri, glanhau a bondio pennau'r rheilffyrdd yn union gyda gludiog, platiau pysgod wedi'u hinswleiddio, a bolltau i sicrhau ynysu trydanol ar gyfer cylchedau trac. Mae'r camau allweddol yn cynnwys paratoi pennau'r rheilen, rhoi adlyn ar bob arwyneb cyswllt, gosod cydrannau insiwleiddio, tynhau bolltau tynnol uchel i torques penodol, a phrofi ymwrthedd inswleiddio, a ddylai fod yn fwy na 10-25 mega-ohms.
Paratoi a thorri:
- Torrwch a thynnwch yr hyd gofynnol o reilffordd, gan sicrhau bod y pennau'n cael eu torri'n fertigol ac yn llorweddol gyda gwyriad nad yw'n fwy na 0.15 mm.
- Glanhewch we'r rheilffyrdd, arwynebau pysgota, a gorffen yn drylwyr, gan gael gwared â rhwd, saim a burrs gan ddefnyddio brwsh gwifren neu grinder ongl.
- Chamfer y rheilffyrdd yn dod i ben a thyllau bollt gan 1-2 mm ar ongl 45 gradd i atal difrod inswleiddio.
Rhoi Glud a Chydrannau:
- Rhowch lud epocsi cymeradwy wedi'i lunio'n arbennig ar arwynebau pysgota'r rheiliau, y platiau pysgod, a'r postyn terfynol.
- Mewnosodwch y postyn diwedd inswleiddio (6 mm neu 10 mm) rhwng pennau'r rheilen.
- Gosodwch y platiau pysgod wedi'u hinswleiddio yn erbyn gwe'r rheilffordd, gan sicrhau bod pob arwyneb wedi'i orchuddio'n llawn â gludiog.
Mewnosod a Thynhau Bollt:
- Mewnosodwch y llwyni/llewys insiwleiddio, a ddylai hefyd gael eu gorchuddio â glud neu eu-dipio ymlaen llaw.
- Mewnosod a thynhau'r bolltau yn y dilyniant cywir (o'r tu mewn i'r allanol fel arfer) i'r trorym penodedig.
Gorffen a Phrofi:
- Sychwch y glud dros ben.
- Gadewch i'r cymal wella'n iawn yn seiliedig ar dymheredd amgylchynol.
- Perfformiwch brawf gwrthiant inswleiddio gan ddefnyddio megger 100 V DC, gan sicrhau bod gwrthiant o leiaf 10-25 MΩ.
Fe'i sefydlwyd yn 2008,RHEILFFORDD GNEEyn wneuthurwr a chyflenwr cydrannau rheilffyrdd blaenllaw yn fyd-eang, yn arbenigo mewn-ansawdd uchelplatiau pysgod rheilffordd(bariau ar y cyd / bariau sbleis) gyda gallu cynhyrchu cryf a galluoedd gwasanaeth byd-eang.
| Safonol | Math | Hyd/Diamedr | Pwysau/Deunydd | |
| AREMA 2007 | 115RE | 4 twll-24" | 17.04Kg | 45# cemegol |
| 115RE | 6 twll-36" | 25.56Kg | cyfansoddiad (%): | |
| 132-136RE | 4 twll-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 twll-36" | 26.63Kg | Mn: 0.50-0.80 | |
| UIC864 | UIC60 | 4 twll-630/Φ26 | 18.07Kg | Si: 0.17-0.37 |
| UIC60 | 4 twll-600/Φ28 | 17.47Kg | Cr: Llai na neu'n hafal i 0.25 | |
| UIC60 | 4 twll-630/Φ25 | 18.1Kg | P: Llai na neu'n hafal i 0.035 | |
| UIC54 | 4 twll | 14.34Kg | S: Llai na neu'n hafal i 0.035 | |
| UIC54 | 6 twll-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 twll | 6.56Kg | |
| BS60A | 4 twll | 5.61Kg | ||
| BS80A | 4 twll | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# cemegol | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | cyfansoddiad (%): | |
| BS100A | 4 twll | C: 0.62-0.70 | ||
| 90/91LB | 4 twll | 18.08Kg | Mn: 0.50-0.80 | |
| 90/91LB | 6 twll | 19.9Kg | Si: 0.17-0.37 | |
| AS | 50kg | 4 twll | 14.3Kg | Cr: Llai na neu'n hafal i 0.25 |
| 50kg | 6 twll | 19.5Kg | P: Llai na neu'n hafal i 0.035 | |
| S49 | 4 twll | 9.71Kg | S: Llai na neu'n hafal i 0.035 | |
Mae ein portffolio platiau pysgod rheilffyrdd yn gynhwysfawr ac yn cydymffurfio â safonau rhyngwladol gan gynnwys UIC, AREMA, BS, DIN, a GB, sy'n cwmpasu rheilffyrdd ysgafn (8kg-30kg), rheilffyrdd trwm (38kg{-75kg), a systemau rheilen craen (QU70{-QU120). Rydym yn cynnig mathau amrywiol megis bariau cymalau wedi'u hinswleiddio, platiau pysgod chwyddedig, a chymalau rheilffordd cyfaddawdu, gyda manylebau manwl gywir (4-twll/6-twll, 24-modfedd/36-modfedd), gan sicrhau perfformiad mecanyddol rhagorol. Mae ein gwasanaeth un-stop yn cynnwys addasu, cynhyrchu, pecynnu, a chymorth ôl-werthu, wedi'i deilwra i anghenion prosiect cleientiaid.
