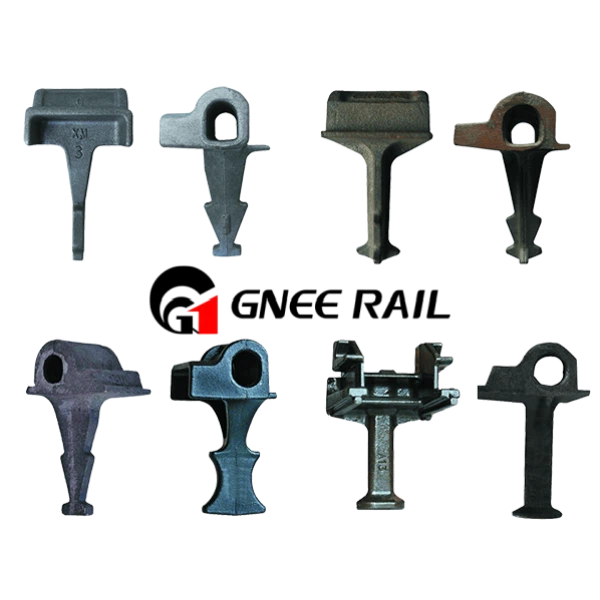

Beth yw ysgwydd y rheilffordd?
Mae ysgwydd rheilffyrdd yn cael ei gastio yn y clymau rheilffyrdd concrit i drwsio'r clipiau rheilffordd elastig. Mae dau fath o ysgwyddau rheilffordd ar gael, sef yr ysgwydd cast-in a'r ysgwydd rheilffyrdd weldio, a defnyddir y ddau ohonynt ar gyfer gosod clipiau rheilffordd elastig.
Ysgwydd rheilffordd bwrw i mewn
Mae'r ysgwyddau castio fel rhan fewnosodedig y system cau rheilffordd yn cael eu pwyso mewn peiriant cysgu concrit ac yn gweithio gyda'r clip E i glymu'r rheilen. Gwneir y cast yn yr ysgwydd trwy gastio o haearn, megis, GB/T 1348-1988, NF EN 1563 (1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293 (1985) neu BS EN 1563(1997).
| Cynnyrch | Ysgwydd rheilffordd | ||
| Cais | UIC54 | UIC60 | 115RE, rheilffordd ,50kg, rheilffordd 60kg, BS80 pwys, BS100 pwys, ac ati. |
| Deunydd | |||
| Enw | QT500-7 | QT450-10 | QT400-15 |
| Safonol | GB % 7b% 7b0% 7d% 7d | GB % 7b% 7b0% 7d% 7d | GB % 7b% 7b0% 7d% 7d |
| Cyfansoddiad cemegol (%) | C:3.60-3.80 | C:3.40-3.90 | C:3.50-3.60 |
| C:3.60-3.80 | Mn:0}.2-0.5 | Mn: Llai na neu'n hafal i 0.5 | |
| Si:2.50-2.90 | Si:2.70-3}.00} | Si:3.0-3.2 | |
| P: Llai na neu'n hafal i 0.08 | P: Llai na neu'n hafal i 0.07 | P: Llai na neu'n hafal i 0.07 | |
| S: Llai na neu'n hafal i 0.025 | S: Llai na neu'n hafal i 0.03 | S: Llai na neu'n hafal i 0.02 | |
| Cryfder Tynnol | Yn fwy na neu'n hafal i 500 Mpa | Yn fwy na neu'n hafal i 450 Mpa | Yn fwy na neu'n hafal i 400 Mpa |
| Cryfder Cynnyrch | Yn fwy na neu'n hafal i 320 Mpa | Yn fwy na neu'n hafal i 310 Mpa | Yn fwy na neu'n hafal i 250 Mpa |
| elongation(%) | Yn fwy na neu'n hafal i 7 | Yn fwy na neu'n hafal i 10 | Yn fwy na neu'n hafal i 15 |
| Caledwch | 170 ~ 230 HB | 160 ~ 210 HB | 130 ~ 180 HB |
| Sefydliad metallograffig | ferrite % 2B pearlite | graffit + ferrite + pearlite | ferrite |
| Arwyneb |
plaen (olew) |
||
Weld-on ysgwydd
Defnyddir yr ysgwydd weldio ar safle arferol y rheilffordd lle mae'r ysgwydd rheilffordd yn cael ei weldio ar blât dur gwastad yn hytrach na'r plât clymu rheilffordd safonol. Mae'r ysgwydd weldio yn cael ei gynhyrchu gan gofannu poeth, yn unol â safon AREA. Gall y deunyddiau ar gyfer cynhyrchu ysgwyddau weldio fod yn ddur carbon isel neu ganolig, yn seiliedig ar ofynion y cwsmer.
Ar gyfer y cofnod: Gellir weldio'r ysgwyddau haearn bwrw rheilffordd ar adrannau neu gludwyr dur sy'n cysgu am gyfnod hwy, ar gyfer lleoliadau lle mae gosodiadau switsh a chroesfannau'n cael eu gwneud lle defnyddir geometreg rheilffordd fertigol. Mae gallu ysgwydd y rheilffordd i gael ei weldio yn y sefyllfa benodol fel y nodir gan ddyluniad y gosodiad, mae hyn yn ei gwneud yn arbennig o ddefnyddiol a chost-effeithiol yn yr achos hwn.
Mae GNEE RAIL, yn fenter gweithgynhyrchu caewyr rheilffordd, y mae eu cynhyrchion yn cwmpasu meysydd rheilffordd, rheilffyrdd trefol, mwyngloddio, ac ati Gyda nifer o flynyddoedd o arbenigo mewn caewyr rheilffordd, mae GK wedi gwasanaethu llawer o farchnadoedd heriol ledled y byd, gan gynnwys Unol Daleithiau America, Chile, yr Ariannin, Ecwador , Brasil, Gwlad Thai, Indonesia, Malaysia, Fietnam, Sbaen, yr Eidal, Romania, Lloegr, Kazakhstan, ac ati.
