Padiau Rheilffordd Rwber: Deunyddiau, Swyddogaethau a Pharamedrau Technegol

Beth Mae Pad Rheilffordd yn Ei Wneud O Dan y Trac

Mae pad rheilffordd yn eistedd rhwng troed y rheilffordd a'r sedd cysgu, ac mae'n perfformio pedair swydd ar unwaith. Yn gyntaf, mae'n dosbarthu'r llwyth olwyn crynodedig o droed y rheilffordd dros ardal ehangach o'r peiriant cysgu, gan leihau sgraffiniad y sawl sy'n cysgu a chracio. Yn ail, mae'n amsugno egni effaith o fflatiau olwyn, cymalau rheilffyrdd ac afreoleidd-dra weldio, gan dorri dirgryniad a drosglwyddir i wely'r trac. Yn drydydd, mae'n darparu inswleiddio trydanol rhwng y ddwy rheilen fel bod cylchedau trac a systemau signalau yn gweithredu'n ddibynadwy. Yn bedwerydd, mae'n rheoli anystwythder fertigol y system cau, sy'n dylanwadu'n uniongyrchol ar gysur y daith a'r grymoedd deinamig a drosglwyddir i'r balast. Oherwydd bod y gofynion hyn yn tynnu i gyfeiriadau gwahanol - padiau meddal yn llaith orau, padiau caled sy'n cario'r llwyth orau - rhaid dewis deunydd y pad a geometreg ar gyfer y categori llinell yn hytrach na'u copïo o brosiect arall.

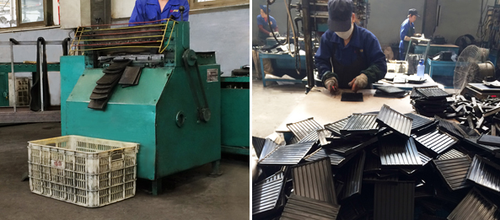

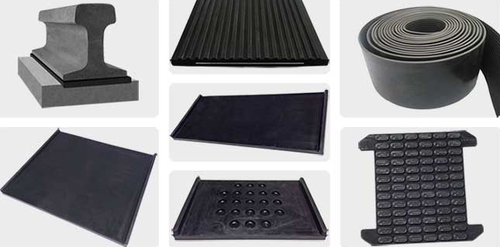

Teuluoedd Materol a'u Hymddygiad

Mae padiau rwber wedi'u gwneud o rwber naturiol, rwber styren-biwtadïen (SBR), rwber nitrile (NBR) neu EPDM, yn aml wedi'u cymysgu â llenwyr ac asiantau gwrth-heneiddio. Maent yn cynnig elastigedd uchel, amsugno sioc da a pherfformiad sefydlog ar draws ystod tymheredd eang, a dyma'r dewis safonol ar gyfer trac balastedig lle mae lleithder dirgryniad yn flaenoriaeth. Mae padiau HDPE (polyethylen dwysedd uchel) yn anhyblyg ac yn sefydlog o ran dimensiwn, gyda gwrthiant inswleiddio uchel iawn; maent yn addas ar gyfer cymwysiadau cludo trwm a chryfder uchel lle mae'n rhaid i ymgripiad dan lwyth fod yn fach iawn. Mae EVA (ethylen - copolymer asetad finyl, yn nodweddiadol 80% polyethylen a 20% asetad finyl yn ôl pwysau) yn eistedd rhwng y ddau: mae'n hyblyg ar dymheredd isel, yn ysgafn ac yn hawdd i'w osod, ac fe'i defnyddir yn aml ar systemau tram a rheilen ysgafn lle mae lleithder ac economi yn bwysig. Gradd y polymer crai, nid yr enw teuluol yn unig, sy'n penderfynu ar y perfformiad terfynol, felly dylid gwirio'r tabl paramedr bob amser yn erbyn manyleb y prosiect.

Paramedrau Technegol: Darllen y Tabl Manyleb

Mae'r tri thabl isod yn rhoi ystodau paramedr nodweddiadol ar gyfer padiau rheilffordd rwber, HDPE ac EVA. Mynegir anystwythder mewn kN/mm, caledwch ar Draeth A, ymwrthedd trydanol mewn ohmau, a chaiff cryfder tynnol ac ehangiad eu mesur cyn heneiddio. Gwiriwch fod yr uned anystwythder yn kN/mm yn hytrach na rhif di-dimensiwn, a bod caledwch yn cael ei adrodd yn Traeth A (neu Draeth D ar gyfer deunyddiau caled iawn), oherwydd mae cymysgu systemau uned yn ffynhonnell gyffredin o wallau manyleb.

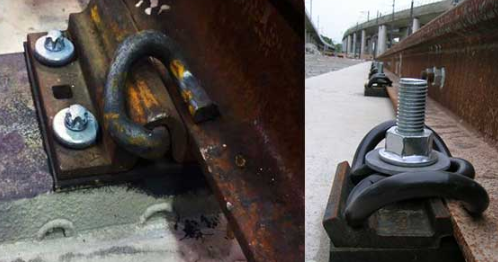

Dewis Padiau ar gyfer E-Math a Systemau Clymu SKL

Mae systemau cau math E{0} a SKL-yn gyffredin ar reilffyrdd mesur safonol a chludiant trwm, ac mae'r pad wedi'i ddylunio i mewn i geometreg y system: mae amlinelliad y pad, y trwch a'r llwyth traed yn gweithio gyda'r clip a'r ysgwydd i gynhyrchu'r anystwythder targed. Ar gyfer systemau math E, fel arfer mae gan y pad broffil hirsgwar gwastad sy'n cyd-fynd â'r plât gwaelod, tra bod systemau SKL yn aml yn defnyddio pad rhesog neu gilfachog sy'n agor i sedd y rheilffordd. Os yw'r pad i'w ddisodli, cyd-fynd nid yn unig â'r amlinelliad ond hefyd y dosbarth anystwythder, oherwydd mae pad anystwythach yn codi'r llwyth a drosglwyddir i'r peiriant cysgu ac mae un meddalach yn cynyddu cylchdro rheilffyrdd o dan lwyth. Mae dewis deunydd yn dilyn yr amgylchedd gweithredu: HDPE lle mae insiwleiddio a gwrthiant ymgripiad hirdymor yn hollbwysig, EVA lle mae gosodiad ysgafn a hyblygrwydd tymheredd isel yn bwysig, a rwber lle mae angen y dampio mwyaf ar linellau teithwyr neu fetro.

Ardaloedd Cais ac Ystyriaethau Gosod

Mae cymhwysiad pad yn amrywio o dramiau a rheilen ysgafn, lle mae padiau EVA yn cadw dirgryniad a sŵn yn isel ar lwythi echel isel, trwy reilffyrdd cludo teithwyr safonol, lle mae padiau rwber yn cydbwyso lleithder a sefydlogrwydd, i linellau cludo trwm, lle mae padiau rwber HDPE neu anystwythder uchel yn cario llwythi echel uchel heb setlo gormodol. Ar systemau metro, mae padiau o dan-rheilffordd yn aml yn cael eu cyfuno â phadiau cysgu o dan-a chynlluniau slabiau arnofiol i fodloni terfynau sŵn llym mewn twneli. Yn ystod y gosodiad, rhaid i sedd y rheilffordd fod yn lân ac yn rhydd o sglodion balast, oherwydd mae gronyn caled sydd wedi'i ddal o dan y pad yn dod yn achos codi straen sy'n cracio'r peiriant cysgu. Dylid storio padiau i ffwrdd o olau haul uniongyrchol a ffynonellau osôn, a dylid gwirio padiau rwber am graciau arwyneb, set barhaol a drifft anystwythder yn ystod gwaith cynnal a chadw cyfnodol, gan fod y rhain yn dynodi heneiddio yn hytrach na gwisgo.

Cwestiynau Cyffredin

A all pad rwber gael ei ddisodli gan bad HDPE?Dim ond os yw'r system cau a'r peiriant cysgu wedi'u cynllunio ar gyfer yr anystwythder canlyniadol. Mae HDPE yn llawer llymach ac yn trosglwyddo llwythi deinamig uwch i'r peiriant cysgu a'r balast, felly mae newid y teulu materol yn newid y llwybr llwyth cyfan. Rhaid i unrhyw amnewid gael ei ddilysu yn erbyn gofyniad anystwythder y system a'r sgôr llwyth cysgu.

Beth yw'r gwahaniaeth rhwng padiau o dan-rheilffordd, dan-gwsg ac o dan-badiau balast?Maent yn gweithredu ar wahanol lefelau o strwythur y trac. Mae padiau o dan-rheilffyrdd yn eistedd rhwng rheilen a'r rhai sy'n cysgu ac yn rheoli anystwythder cau; padiau cysgu o dan-yn eistedd o dan y cysgwr ac yn ychwanegu elastigedd i'r rhyngwyneb cysgu cyfan-balast; o dan-mae matiau balast yn cael eu gosod o dan yr haen balast ac yn rheoli trosglwyddiad dirgryniad i'r strwythur yn bennaf. Maent yn gwasanaethu gwahanol ddibenion ac yn aml yn cael eu cyfuno ar adrannau sensitif.

Pam mae'r fanyleb yn rhestru anystwythder a chaledwch?Mae anystwythder yn disgrifio ymddygiad anffurfio llwyth y pad wedi'i ymgynnull yn y system cau, tra bod caledwch yn briodwedd materol a fesurir ar y rwber ei hun. Gall dau bad gyda'r un caledwch fod â gwahanol anystwythder oherwydd geometreg, asennau a chynnwys llenwi. Ar gyfer dylunio trac, anystwythder yw'r paramedr peirianneg; mae caledwch yn-paramedr rheoli ansawdd.

Sut ydw i'n cadarnhau ymwrthedd inswleiddio ar gyfer cylchedau trac?Gwiriwch wrthwynebiad cyfaint ac arwyneb y pad ar y foltedd gweithredu ac ar ôl trochi dŵr, oherwydd gall halogiad gwlyb leihau ymwrthedd arwyneb yn ddramatig. Mae gwerth tabl o 1 × 10¹⁰ Ω neu uwch ar gyfer padiau polymer fel arfer yn ddigonol ar gyfer cylchedau trac amledd 25 Hz a sain, ond rhaid asesu'r cydosodiad cau cyflawn, gan gynnwys clipiau rheilffordd a phlatiau gwaelod, fel system.

A oes angen ailosod padiau rheilffordd gyda'r un deunydd?Dylai'r pad newydd gyd-fynd â'r dosbarth anystwythder a'r amlinelliad gwreiddiol, a dylai'r deunydd fod yn gydnaws â'r hinsawdd leol. Mewn ardaloedd poeth, mae padiau rwber gyda chaledwch uwch ac amddiffyniad gwrth-osôn yn para'n hirach; mewn rhanbarthau oer, mae graddau rwber tymheredd isel neu EVA yn gwrthsefyll embrittled. Cadarnhewch ddata heneiddio cyn newid gradd y deunydd.
