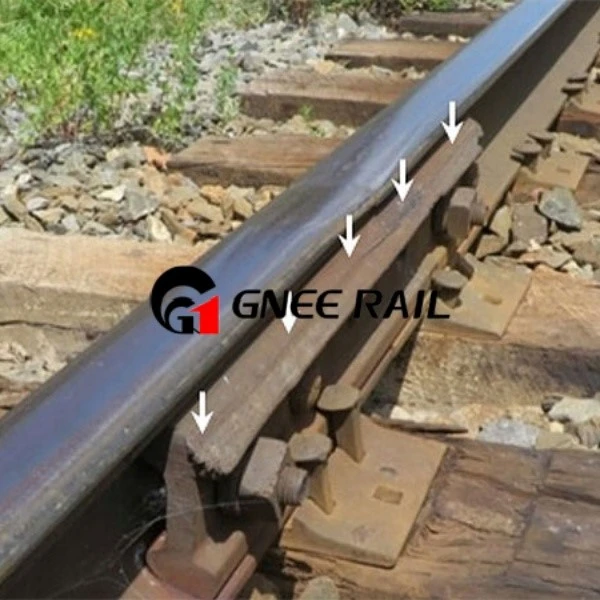

Gofynion technegol a senarios cymhwysiad platiau pysgod (bariau ar y cyd)
Ⅰ Sut mae platiau pysgod yn cydbwyso cryfder a hyblygrwydd mewn cysylltiadau rheilffyrdd?
Rhaid i blatiau pysgod 1. fod yn ddigon cryf i wrthsefyll y llwythi deinamig a'r grymoedd cneifio rhag pasio trenau, ond eto'n ddigon hyblyg i ganiatáu symud rheilffyrdd bach oherwydd ehangu thermol .
Defnyddir 2. dur carbon uchel (e . g ., gradd 60 neu 70) yn gyffredin ar gyfer platiau pysgod, gan ddarparu cydbwysedd rhwng cryfder tynnol (mwy na neu'n hafal i 700 mpa) a ductility {{7}
3. Mae'r dyluniad yn aml yn cynnwys pennau taprog i leihau crynodiad straen, gan atal craciau wrth dyllau bollt .
4. Mewn traciau unedig, rhaid i blatiau pysgod wneud iawn am fylchau rheilffordd (yn nodweddiadol 6-10 mm) wrth gynnal aliniad o dan lwythi echel trwm .
5. Gall platiau pysgod modern ymgorffori elfennau micro-aloi (E . g ., vanadium neu titaniwm) i wella ymwrthedd blinder heb aberthu hyblygrwydd {{{4}
Ⅱ Beth yw'r cymwysiadau addas ar gyfer gwahanol fodelau plât pysgod (e . g ., 4- twll vs . 6- twll)?
1.4- platiau pysgod twllyn nodweddiadol yn cael eu defnyddio ar gyfer rheiliau ysgafnach (e . g ., 30-50 kg/m) mewn llinellau cyflymder isel neu gangen, lle mae gofynion llwyth yn is .
2.6- platiau pysgod twllyn safonol ar gyfer traciau pellter trwm a phrif linell (e . g ., rheiliau 60 kg/m), gan ddosbarthu llwyth yn fwy cyfartal a lleihau straen cneifio bollt .
3. yn aml mae'n well gan systemau rheilffordd cyflymPlatiau pysgod wedi'u hinswleiddiogyda deunyddiau an-ddargludol i gynnal uniondeb signal .
4. mewn traciau mwyngloddio neu ddiwydiannol,Platiau pysgod wedi'u trin â gwres(quenched & tymer) yn cael eu defnyddio ar gyfer gwrthiant gwisgo eithafol .
5. Mae'r dewis yn dibynnu ar broffil rheilffordd, llwyth echel (e . g ., 25t vs . 40 t), a chyflymder gweithredol (e {. g {.,<120 km/h vs. >200 km/h) .
Ⅲ Sut mae deunydd plât pysgod (e . g ., dur carbon uchel, dur aloi) yn effeithio ar wrthsefyll gwisgo ac effaith?
1. Dur carbon uchel (AISI 1080/1084)yn cynnig caledwch rhagorol (Hb 300-400) ar gyfer gwrthiant gwisgo ond gall fod yn frau mewn hinsoddau oer .
2. Dur aloi (e . g ., 40cr neu 35crmo)yn gwella caledwch effaith, sy'n hanfodol ar gyfer rhanbarthau ag eithafion tymheredd (gradd -40 i +60 gradd) .
3. Dur Manganîs (dur Hadfield)yn cael ei ddefnyddio mewn parthau effaith uchel (e . g ., switshis), wrth iddo galedu o dan anffurfiad .}}
4. Haenau sy'n gwrthsefyll cyrydiad (e . g ., platio sinc neu dacromet) estyn bywyd gwasanaeth mewn amgylcheddau arfordirol neu laith .
5. Yn aml mae angen profi ultrasonic (UT) i ganfod diffygion mewnol mewn platiau pysgod gradd uchel, gan sicrhau bod bywyd blinder yn fwy na 20 mlynedd .
Ⅳ Beth yw'r gwahaniaethau yn y defnydd o blatiau pysgod rhwng CWR (rheilffordd wedi'i weldio yn barhaus) a thraciau unedig confensiynol?
1. yntraciau unedig, mae platiau pysgod yn hanfodol ar gyfer trosglwyddo llwyth, sy'n gofyn am archwiliad aml (e . g ., bollt yn gwirio bob 6 mis) .
2.CWR (Rheilffordd wedi'i Weldio Parhaus)Yn lleihau cymalau, ond mae platiau pysgod yn dal i gael eu defnyddio mewn cymalau ehangu, pontydd, neu atgyweiriadau dros dro .
3. Rhaid i blatiau pysgod CWR ddarparu ar gyfer straen thermol, gan ddefnyddio'n amlbolltau trorym iseli ganiatáu symud rheilffyrdd rheoledig .
4. Mae platiau pysgod wedi'u hinswleiddio yn orfodol mewn llinellau trydanedig CWR i atal ymyrraeth cylched trac .
5. Mae costau cynnal a chadw yn uwch ar gyfer traciau unedig oherwydd gwisgo plât pysgod, ond mae CWR yn lleihau methiannau sy'n gysylltiedig â chyd-gyd-fynd .
Ⅴ Pa safonau rhyngwladol sy'n llywodraethu gosod plât pysgod (e . g ., torque bollt, preload)?
1.Arema Pennod 3(UDA) Yn nodi rhag-lwytho bollt o 200-250 n · m ar gyfer bolltau plât pysgod 1- modfedd, gydag ail-dynhau rheolaidd .
2.EN 13230(Ewrop) yn gofyn am blatiau pysgod wedi'u profi gan flinder a wrenches torque wedi'u graddnodi ar gyfer gosod .
3.ISO 10042Yn diffinio meini prawf arolygu ultrasonic ar gyfer cyfanrwydd plât pysgod cyn ei osod .
4. Mae rheilffyrdd Indiaidd (IRS-t -12-2009) yn mandadu 6- platiau pysgod twll ar gyfer rheiliau 60 kg/m, gyda bolltau wedi'u torqued i 320 n · m · m .
5. Rhaid i amddiffyniad cyrydiad gydymffurfio âISO 1461(galfaneiddio dip poeth) neuASTM A194(haenau bollt cryfder uchel) .
